LNG超低溫鶴管
日期：2017-09-14 / 人氣：12251
型號：LNG專用
組成：立柱、液相臂、氣體回收臂、平衡裝置、氮氣吹掃裝置、導靜電裝置、旋轉接頭以及緊急切斷閥
適用介質：LNG 、液氮
管道材質：304不銹鋼
液/氣相口徑：DN50/DN50
工作溫度：-196～256℃
工作壓力：-0.08～6.0MPa
LNG鶴管、低溫裝車臂(低溫鶴管)應能適用低溫操作條件、使用壽命長、安全可靠等特點。
LNG鶴管、低溫裝車臂(低溫鶴管)應能保證實現裝車平臺與槽車之間的連接，滿足流體流通的要求。在總體設計或零部件選型設計時應考慮更換旋轉接頭密封圈的方便。同時為了作業的安全，必須防止靜電、摩擦或碰撞產生火花。
LNG鶴管（低溫鶴管）結構：
LNG鶴管、低溫裝車臂由立柱、液相臂、氣體回收臂、平衡裝置、氮氣吹掃裝置、導靜電裝置、旋轉接頭以及緊急切斷閥等機構組成。
LNG鶴管、立柱下端配置有連接底板，采用4根螺栓固定于裝車平臺上。

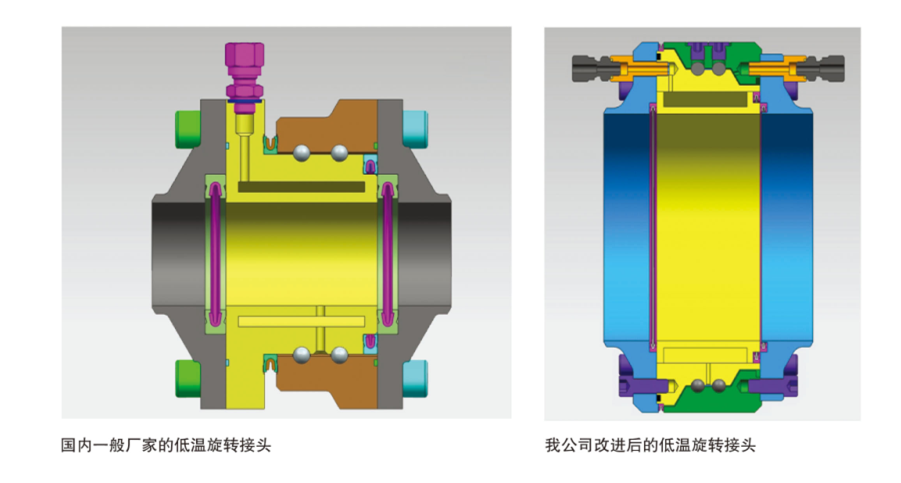

LNG鶴管、旋轉接頭要求密封可靠、轉動靈活并具有較高的強度，使用壽命長。密封圈的更換方法簡單方便。制造低溫裝車臂的原材料必須有質量合格證明書。
LNG鶴管（低溫鶴管）工藝方法：
1.內外圈復式滾道由精密數控車床一次加工完成，保證尺寸精度
2.內圈不銹鋼密封面經鏡面拋光
3.外圈均經過T235調質處理
4.密封面（金屬密封面及密封圈密封面）均采用鏡面拋光
5.各工序有嚴格的檢查
6.LNG鶴管（低溫鶴管）管線焊接所有工藝管線均采用TIG鎢極氬弧焊， 焊縫經探傷檢查，達到Ⅱ級以上要求。
江蘇菲諾機械設備有限公司提供專業生產的（鶴管）流體裝卸設備，產品規格品種齊全、使用安全可靠、操作輕便靈活、安裝維修方便、密封性能優越，本公司設計制造的低溫鶴管能為LNG的儲運提供良好的安全保障。
| 序號 | 項目內容 | 要求 | 序號 | 項目內容 | 要求 |
| 1 | 型號 | AL 2543 | 19 | 裝載端連接 | DN50/HG20592-2009 PN25 RF |
| 2 | 處理的介質 | LNG | 20 | 氣相端連接 | DN50HG20592-2009 PN25 RF |
| 3 | 液相直徑 | DN80-50 | 21 | 排放接口連接 | Yes |
| 4 | 氣相直徑 | DN80-50 | 22 | 氮氣吹出系統 | 3/4吋 、1吋 |
| 5 | 操作壓力 | 0. 5Mpa | 23 | 低溫隔離閥門 | 2“球閥，液相臂和氣相臂各一個 |
| 6 | 設計壓力 | Liquid：1.6MPa | 24 | 內臂 | SS304L |
| 7 | 操作溫度 | -196－ 65攝氏度 | 25 | 外臂 | SS304L |
| 8 | 設計溫度 | -196/65攝氏度 | 26 | 立柱 | CS |
| 9 | 黏度 | 0.1336CP | 27 | 接頭/旋轉接頭 | SS304L |
| 10 | 密度 | 447.8(liquid) Kg/m3 | 28 | 平衡單元 | CS |
| 11 | 流量（最大） | 裝車：80(liquid) m3/h, , | 29 | O型環 | PTFE |
| 12 | 地震載荷 | 0.2 G | 30 | 墊圈 | 金屬纏繞墊/PTFE |
| 13 | 允許壓力下降 | 0.03MPa | 31 | 低溫隔離球閥 | Yes |
| 14 | 氣體回收 | Yes | 32 | 排放連接 | Yes |
| 15 | 操作 | Manual 手動 | 33 | 可移動彎管 | Yes |
| 16 | 內臂尺寸 | DN80 | 34 | 氮氣吹除系統 | yes |
| 17 | 外臂尺寸 | DN80-50 | 35 | 基礎螺栓 | Yes |
| 18 | 平衡類型 | 彈簧 | 36 | 停車鎖緊裝置 |
Yes |
